안녕하세요
아이폰수리 전문 업체 모바일픽스 경성대입니다!!!

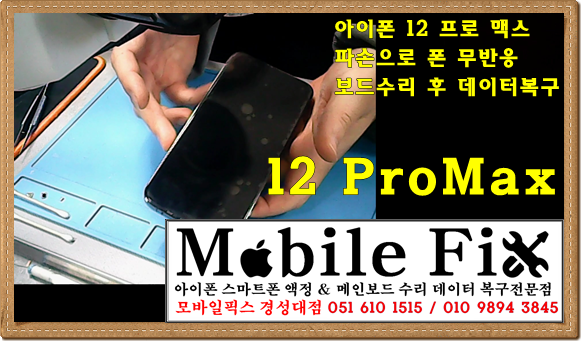

오늘은 저 멀리 서울 용산구에서 택배로 보내주신 아이폰 12프로 맥스 메인보드 수리를 해 보도록 하겠습니다.
먼저 전화로 저희에게 상황 설명을 해주셨는데요, 아파트 베란다에서 실수로 폰을 떨어뜨리셨는데
액정쪽으로 떨어져서 액정이 박살났고 폰이 켜지지 않는 상태라고 합니다.
저희가 손상된 액정빼고 있는 그대로 택배로 보내면 수리 및 복구가 가능한지 먼저 확인을 해 드린다고 안내해드렸더니 다음날 바로 택배가 도착을 했습니다.

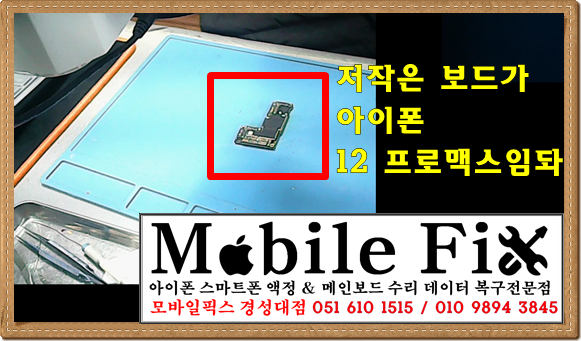

아이폰 12프로맥스는 크기가 프로기종보다 크지만 메인보드는 살짝 더 작은거 같네요.
아무튼 저 작은 보드가 아이폰의 핵심 부품입니다. 모든 데이터를 처리하는 핵심부품이랍니다.
대부분 폰이 켜지지 않거나 혹은 무한사과 무한부팅 등의 증상이 나타나면 메인보드 손상이 대부분의 원인이지요.
저 작은 메인보드에 어떻게 수많은 회로를 설계했는지 궁금하시죠?

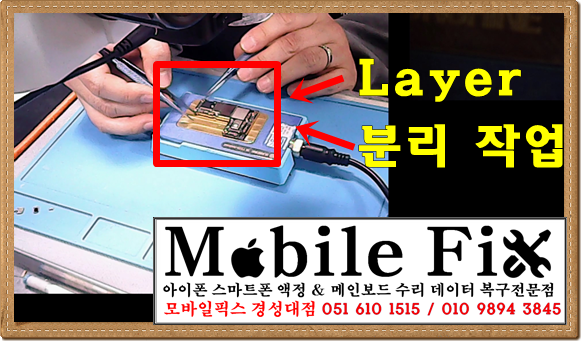

아이폰은 아이폰 X 부터 메인보드 설계를 2중으로 하였습니다. 마치 1층까지 건물의 집으로 설계를 했다면 이제는 2층으로 설계해서 더 많은 공간을 확보 할 수 있고 확보된 공간에 배터리를 늘린다던지 추가적인 부속품을 설치 할 수 있게 되었답니다.
하지만 어떤것이든지 양면성은 있듯이 2층으로 설계된 메인보드는 더 많은 공간을 확보 해 줄수있었지만 이렇게 심한 충격이나 침수등에는 메인보드 손상이 더욱 쉽게 발생할 수있습니다. 왜냐하면 상판과 하판의 메인보드를 서로 연결해주어야하는데 이때 사용하는 것이 저온납으로 연결 및 접합을 합니다. 그렇기 때문에 접합 부분이 굉장히 중요한 부분이며 이 부분이 행여나 떨어지거나 쇼트가 난다면 이 곳을 통해서 서로 연결된 회로도 손상이 됩답니다.
다시 수리로 돌아와서 나누어진 메인보드를 일일이 점검을 합니다.

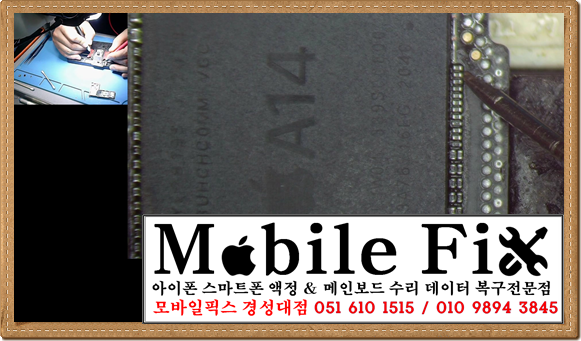

앞서 말씀드렸듯이 접합부분이 잘 못 되었는지 아니면 전자칩이나 부품 자체에 손상이 되었는지를 확인 해 봐야겠죠? 사진에 보이는 A14는 메인보드에서도 핵심 부품인 CPU입니다. 사람으로 따지면 뇌라고 생각하시면 됩니다.

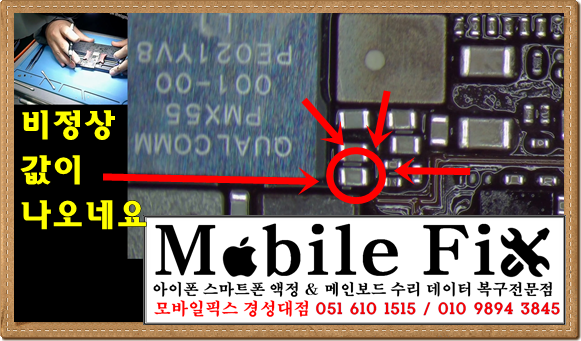

CPU 근처에 있는 부품에 정상값이 나왔다가 다시 비정상값이 나오는 부분을 발견 했습니다. 이상하게 값이 일정하게 나오지 않고 왔다갔다 하는것이 이부품과 연결된 부분에도 문제가 있는 듯 합니다.

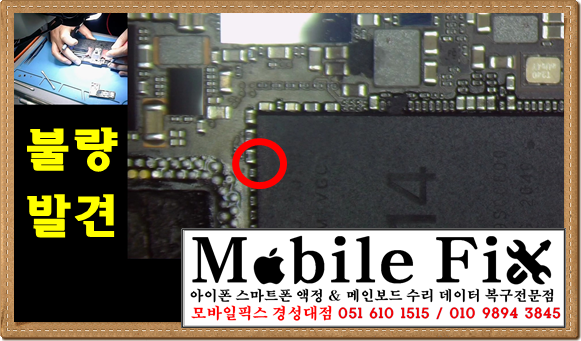

또다른 곳에 손상된 부분이 나오네요. 높은 곳에서 떨어지면서 충격으로 인하여 파손되었을 확률이 큽니다.
그래도 정말 운이 좋은 것은 아까 본 CPU와 메모리에는 손상이 없어서 손상된 부분만 잘 수리가 된다면
데이터복구는 가능할거같습니다.
전류흐름이 다시 정상으로 돌아왔는지 다시 확인을 해봅니다.
멀티미터를 사용해서 수리한 부분이 정상값으로 돌아왔는지 확인해보고 파워서플라이를 통해 전류를 공급해서 정상적으로 전류가 흐르고 공급이 되는지를 확인합니다.
이렇게 확인을 꼭 한 후 다시 메이보드를 접합합니다. 분리작업보다 다시 접합하는 작업이 훨씬 까다롭고 어렵답니다. 만약 정위치로 접합이 되지 않으면 아무리 수리를 깔끔하게 했다하여도 다시 불량값이 나올테니깐요.
메인보드 접합 후 전원을 공급 해 봅니다. 사과로고가 나타나기 시작하네요!!
여기서 다시 꺼질 수도 있으니 시간을 두고 정상적으로 부팅이 되는 지 기다려 보겠습니다.
얼마간의 시간이 흐른 후 정상적으로 부팅을 마무리 하였습니다.

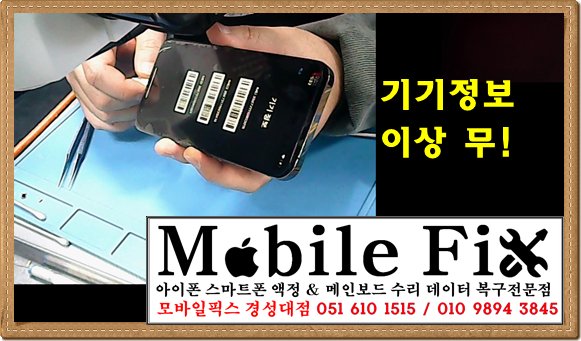

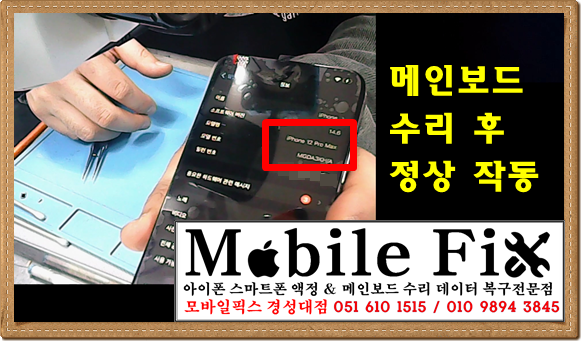

메이보드 수리 후 통신회로 베이스밴드 손상이 되면 통화와 와이파이가 되지 않을 수 있어 기기정보까지 확인을 해보니 정상적으로 나타납니다. 이제 마지막으로 남은건 백업까지 해 드리면 모든 작업이 마무리 됩니다.
아이튠즈를 통해 백업까지 마무리 한 후 액정교체하여 다시 고객님께 돌려드렸답니다!!
