안녕하세요
데이터복구 전문 업체 모바일픽스 경성대점입니다!!!
오늘은 삼성 갤럭시 시리즈 수리 후 데이터복구를 진행 해 보도록 하겠습니다.
기종은 삼성 갤럭시 S20입니다.
증상은 잘 사용하다 갑자기 폰이 켜지지 않는 무반응폰입니다. 충전도 안되고 켜지지도 않는 그야말로 벽돌폰입니다.
보통이런 증상은 100% 메인보드 손상이 되었을 때 나타나는 증상입니다. 만약 액정이나 배터리 손상이면 충전표시나 진동정도는 작동이 되지만 메인보드 자체가 손상이 되었다면 아무 반응이 없답니다...ㅠ.ㅠ

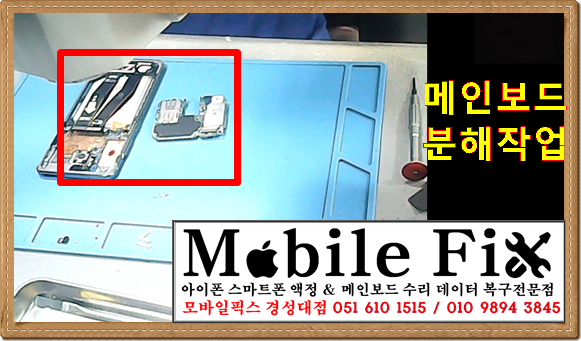

이녀석이 갤럭시 S20의 메인보드입니다.
생각보다 정말 작죠?? 배터리의 용량을 높이기 위해 메인보드를 2단으로 겹쳐서 디자인 했기 때문에
크기는 작아졌고 더욱 복잡해졌습니다. 수리하는 입장에서는 정말 더 까다로워졌죠..ㅠ.ㅠ
그럼 이녀석이 어떻게 손상이 되었는지를 살펴 보도록 하겠습니다.

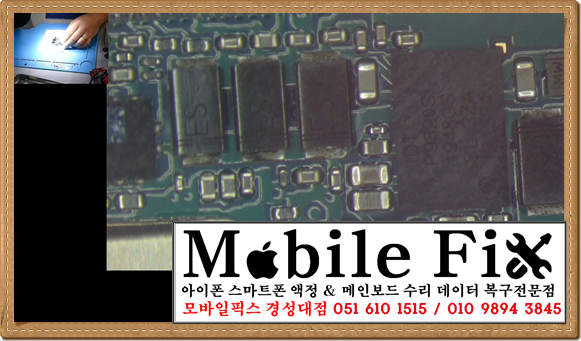

먼저 현미경으로 메인보드를 면밀히 살펴봅니다.
침수의 흔적이 있는지 아니면 외부충격으로 인해 떨어져 나간 부분이나 손상된 부분이 있는지 1단계로 살펴 봅니다.
이제 육안으로 별 손상이 없다면 멀티미터를 이용하여 모든 회로를 점검 합니다.
이 과정이 제일 오래걸리고 힘든 과정입니다. 저희도 정확히 어디가 어떻게 손상이 되었는지를 알 수 없기 때문에
모든 회로를 수작업으로 일일이 검수해서 비정상값이 표출되는 곳을 찾아 그회로를 수정 혹은 수리를 해야하기 때문에 몇시간이 걸려도 꼭 진행을 해야하는 작업입니다.

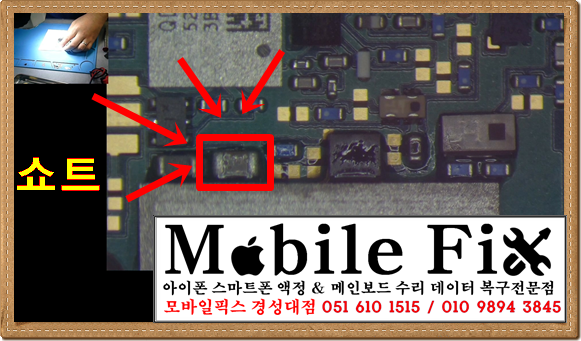

먼저 발견한 손상은 컨던데 쇼트입니다. 아마도 전류의 흐름이 원할하기 않아 손상이 된 듯합니다.
손상된 컨덴서를 제거를 한 후 다시 특정을 해 보니 아직까지 비정상값이 표출되네요...ㅠ.ㅠ
손상된 곳이 한곳이 아닌거같네요.... 손상된 컨덴서와 관련된 회로를 따라가 가보니 전원 및 충전회로와 연결이 되어있네요...

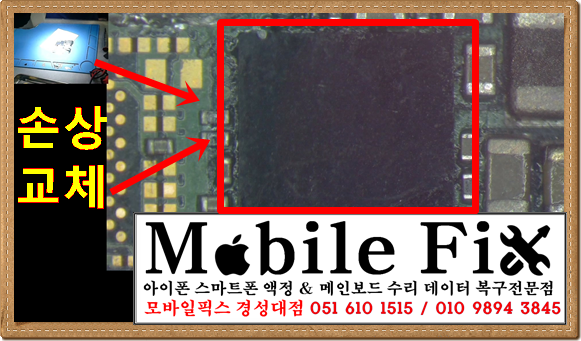

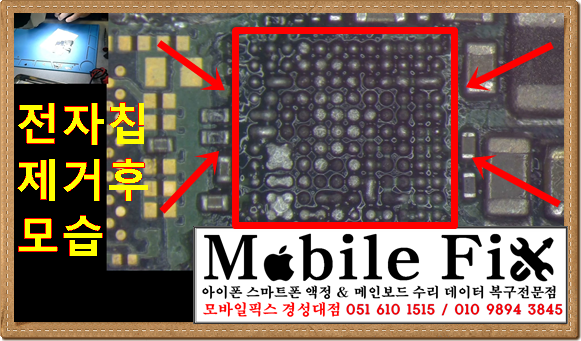

그럼 관련 칩을 제거 후 교체를 하면 정상값으로 돌아올듯합니다.
모든 작업을 마친 후 폰을 재 조립하여 폰을 켜 봅니다.
만약 저희가 작업했던 수리가 잘 되었다면 폰은 분명히 켜질 것입니다.... 그리고 폰이 켜지지 않는다면 그건 메모리나 CPU 손상으로 영원히 복구가 되지 않습니다.
다행히 해당 폰은 메모리와 cPU가 정상이여서 폰이 구동되고 있습니다.
부팅이 완전히 마무리 된 후 고객님이 필요한 데이터가 잘 보존이 되어있는지 확인 해 보니....
100% 잘 보존이 되어있네용!!

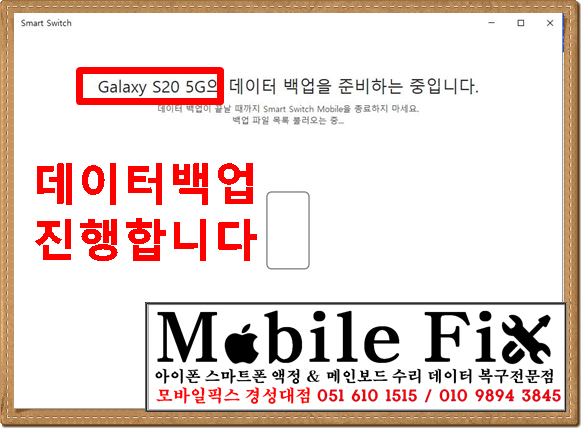

그럼 안전하게 모든 데이터를 백업 해 놓은 후 고객님의 새핸드폰에 그대로 넣어 드렸습니다.
이렇듯 저희 모바일픽스 경성대점은 직접 메인보드 수리를 진행하기 때문에 저렴한 비용과 빠른 수리시간이 최대장점입니다. 그래서 전국각지에서 택배로 발송해주시고 잇답니다.
만약 여러분의 스마트폰에 손상이 되었다면 언제든지 문의 바랍니다.
문의 010 9894 3845 / 051 610 1515
