안녕하세요
메인보드 수리 및 데이터복구 전문업체 모바일픽스 경성대점입니다.
오늘은 갤럭시S21 과 갤럭시S20 관련 포스팅을 해 보려고합니다.

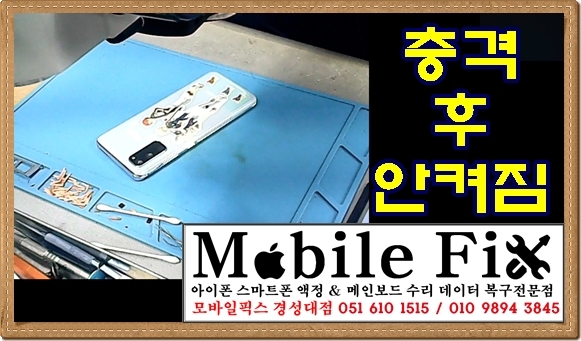

저희에게 입고된 폰은 삼성갤럭시S20입니다.
증상은 메인보드 손상으로 인하여 전원자체가 들어오지 않는 상태입니다.
삼성 갤럭시 S20 과 S21은 많은 부분의 회로와 부품이 동일하게 사용되기 때문에 각각의 기종에 상관없이 검수 및 수리가 진행됩니다.
먼저 전원이 들어오지 않는다는 것은 99% 메인보드 손상일 때 나타나는 증상입니다.
전원이 들어오지 않을때 모든 사용자가 무의식적으로 배터리가 없어서 그런지 알고 충전을 하실겁니다.
만약 메인보드가 손상이 아니라면 충전이 되겠지만 메인보드 손상이라면 충전표시도 뜨지 않을 뿐더러 폰은 켜지지 않을 것입니다.
그리고 여기서 많은 분들이 실수하는 것이 시간이 지나면 충전이 되겠지 하고 충전기를 계속 꼽고 있는것입니다.
하지만 메인보드에 손상이 있을 경우 지속적으로 충전기를 꼽고 있으면 2차 3차 손상으로 이어집니다.
이렇게 추가적으로 손상이 된다면 데이터복구 자체가 불가능하기 때문에 꼭 충전이 되는지 확인만 해 보시고 바로 충전기를 뽑으시기 바랍니다!!
저희도 간단한 검수 후 메인보드 손상을 확인한 뒤 분해작업을 걸쳐 손상된 메인보드만 남겨둡니다.
이제 본격적으로 메인보드에 있는 모든 회로를 점검 한 후 어디가 어떻게 손상이 되었는지를 확인 후 거기에 맞춰 교체작업이나 리볼링작업, 연결작업을 진행을 한답니다.
저희가 회로 점검을 하던 중 .....
역시..... 충전회로에 심각한 손상이 있는 것을 확인했습니다.

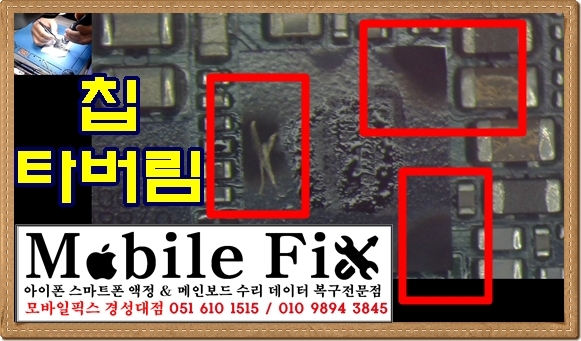

충전칩인데요.ㅇ...ㅇ 지속적인 발열? 과전류? 등의 이유로 충전칩이 타버린것을 발견했습니다.
칩이 이정도로 손상이 되었다면 아마 폰자체에는 뜨거움? 을 느꼈을 것입니다..... (사용 중 핸드폰이 뜨거워진것을 느낄정도면 폰 전원을 끄신 후 열이 식은 뒤 다시 작동을 하시기 바랍니다.)

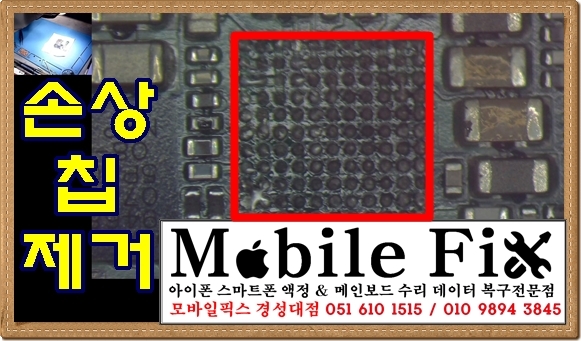

손상된 칩을 열풍기를 이용하여 메인보드에서 제거를 합니다.
제거를 한 후 패턴과 메인보드를 살펴보니 정말 다행히도 기판자체가 타지는 않았네요....
심한경우 기판자체에도 타버려서 수리가 불가능한 폰들이 있답니다... 이런경우는 세상어디에서도 복구 불가능입니다...ㅠ.ㅠ

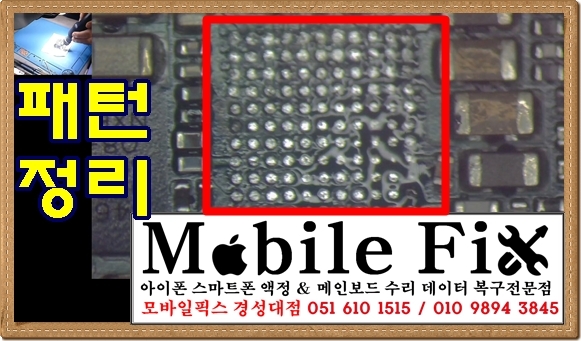

이제 메인보드 기판에 남아있는 잔납과 패턴들을 정리합니다.
이 작업을 하지 않고 바로 칩을 교체하게되면 메인보드에 남아있는 잔납들이 서로 엉겨붙어서 또 다른 손상으로 이어지며 손상된 회로와 연결된 다른 회로에도 2차 3차 손상으로 이어질수잇으니 꼭 필요한 작업입니다.

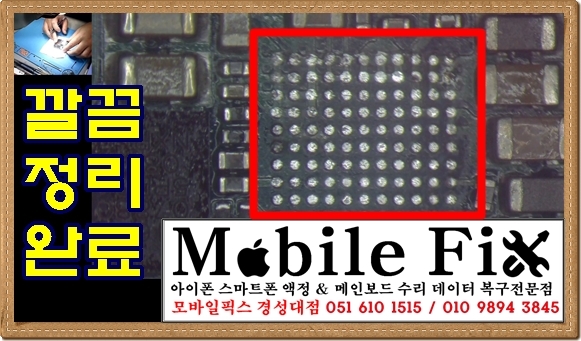

사진처럼 메인보드기판에 남아있는 납들을 제거하고 각각의 패턴들이 모두 붙어있는지를 확인 합니다.
메인보드 기판에 이상이 없는 것을 확인 후 새로운 칩으로 교체를 해 준 뒤 충전회로와 연결된 회로들이 다시 정상값으로 돌아왔는지 확인하면 수리는 마무리 됩니다
교체 후 모든 회로가 정상으로 돌아온것을 확인 후 분해했던 모든 부품을 재조립 후 전원을 켜보도록하겠습니다.

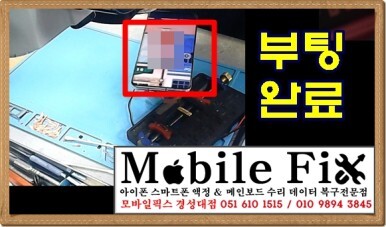

분명 전원자체가 들어오지 않았던 폰이 저희가 수리 후 정상적으로 부팅을하는 모습을 볼 수 있습니다.
이렇게 정상적으로 부팅을 하지 못 할경우 그안에 있는 모든 데이터에 접근자체가 불가능하기 때문에 정상적으로 부팅을 하느냐 못하느냐가 정말 중요하답니다.
얼마간의 시간이 흐른 뒤 부팅이 완료된 후 고객님께서 원하시는 데이터에 손상이 잇는지 확인 해 본 결과 아무 이상없이 잘 보존이 되어있음을 확인했네요!!

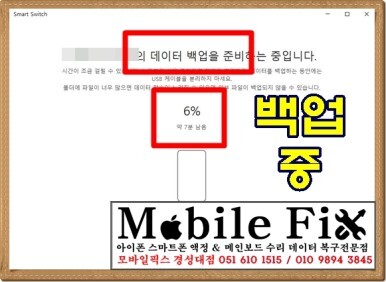

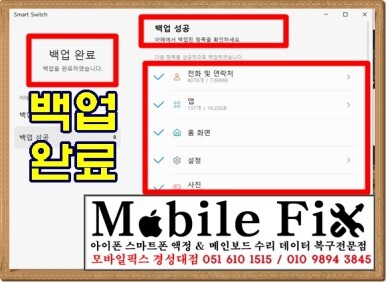

이 후 삼성스마트스위치를 통해 모든 데이터를 안전하게 백업까지 해 드린 후 모든 작업을 마무리하였습니다.
이렇게 메인보드손상으로 인하여 모든 데이터를 잃어버릴 위기에 처해있으신분들....
사진복구 동영상복구 카카오톡복구 문자복구 연락처복구 노트복구 음성메모 등 복구복원이 가능하니 언제든지 문의 해 주시기 바랍니다!!
