안녕하세요
메인보드 수리 및 데이터복구 전문업체 모바일픽스 경성대점입니다.
오늘은 삼성 갤럭시 폴드3 메인보드손상으로 입고된 포스팅을 해 보도록 하겠습니다.

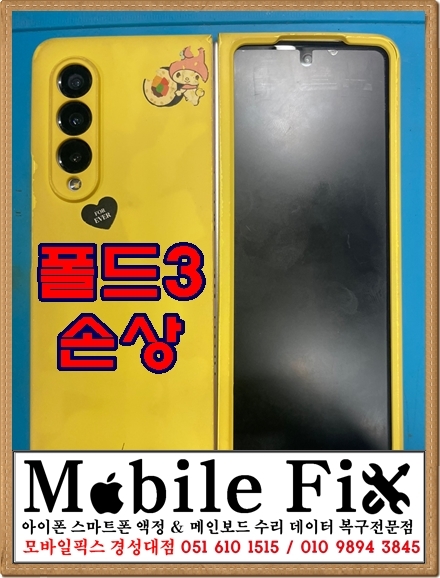

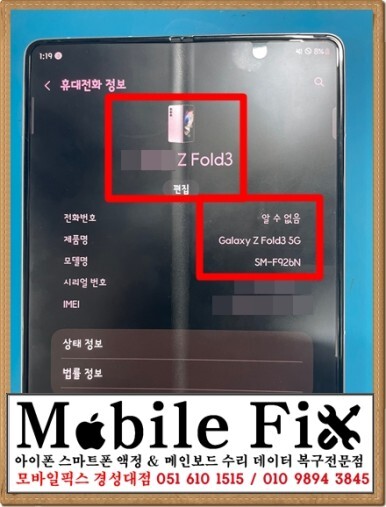

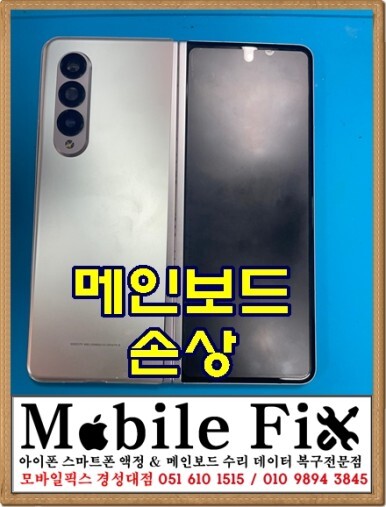

기종은 갤럭시폴드3이며 충격으로 인하여 전원 안켜짐 증상입니다.
떨어뜨린 후 폰이 자동으로 재부팅이 되더니 그 뒤로 전원 자체가 안켜지는 증상으로 입고되었습니다.
전원이 들어오지 않아 삼성서비스센터에 수리를 의뢰했지만 메인보드에 손상이 되어 수리는 불가능하며
메인보드 교체를 해야한다고 했습니다. 메인보드를 교체하게되면 그안에 있는 데이터는 모두 없어지기 때문에
사설수리점을 검색하던 중 저희가 블로그에 수리포스팅을 보시고 바로 방문을 해 주셨습니다.
폴드는 다른 기종과 다른게 액정이 여러개로 나뉘어져있기 때문에 큰보드와 작은 보드로 나누어집니다.
그리고 부품가격 역시 다른 기종보다 고가로써 수리 후 데이터복구 하기 힘든 기종이랍니다.
그래도 일단 저희를 믿고 방문 해 주셨기 때문에 하나씩 하나씩 점검을 해 나가면서 데이터복구를 해 보겠습니다.

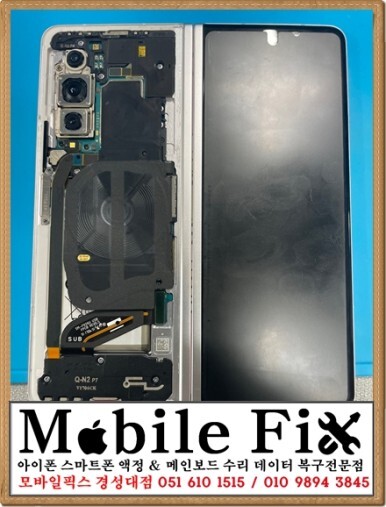

사진에 보시는 부분이 배터리와 주메인보드가 있는 부분입니다.
반대쪽에도 작은 메인보드가 있지만 주메인보드와 단순히 연결하는 보드이기 때문에 메인보드 손상이면 주메인보드에서 손상되었을 확률이 높겠죠...

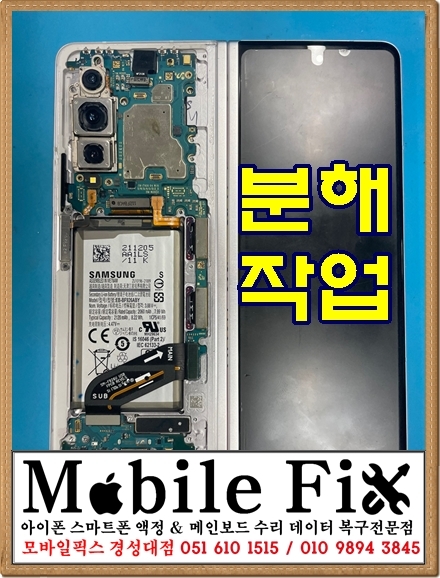

일단 정확한 점검을 하기 위해서 모든 부품을 제거 한 후 메인보드만 남겨 놓겠습니다.

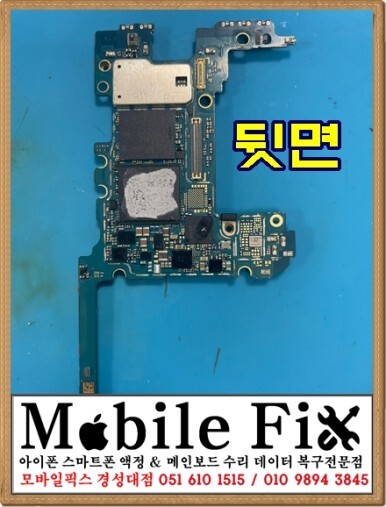

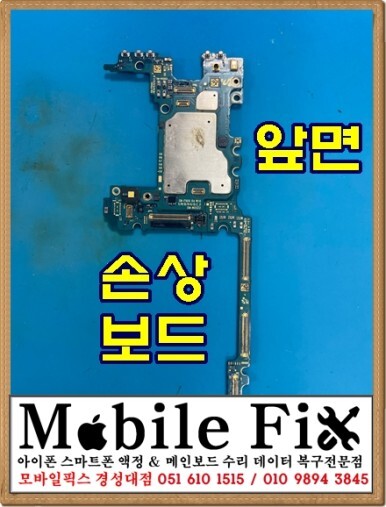

손상보드의 앞면과 뒷면입니다.
메인보드 아랫쪽 액정을 연결하는 커넥터 부분이 보시면 아시겠지만 너무 얇기 때문에 이곳이 많이 파손됩니다.
액정과 메인보드를 연결하는 부분이 파손되어 끊어지게되면 메모리와 CPU는 정상적으로 작동을 하지만 받은 신호를 디스플레이쪽으로 표출을 할 수 없기 때문에 데이터복구가 안될 수 도 있습니다....;;;
하지만 이번에 입고된 폴드3는 기판파손이 아닌거 같네요....
분명 이런 증상이 나타나기 전 휴대폰에 충격이 가해졌다고 했습니다. 그러다가 꺼졌다 켜졌다를 반복 후 다시 켜지지 않았다면 분명 의심이 가는 부분이 있죠...

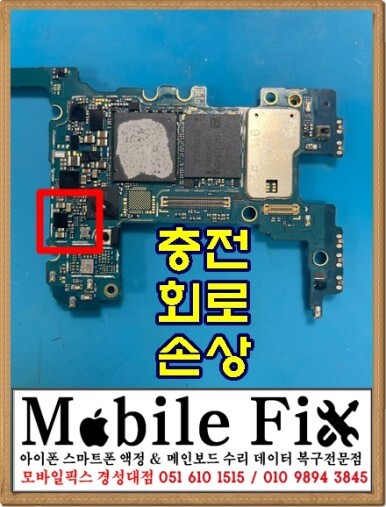

바로 전원회로 중 충전과 주전원칩으로 연결해주는 칩이 손상되었을 확률이 높습니다.
그리고 그 칩 주변으로 있는 부품을 멀티미터로 점검을 해 보니 비정상값이 표출되고 있네요!....
칩을 교체한 후 다시 비정상이 나타나는 부분을 측정을 해 보아서 정상값으로 돌아오는 것을 확인하면 폰이 다시 정상적으로 작동을 할 것으로 예상됩니다.

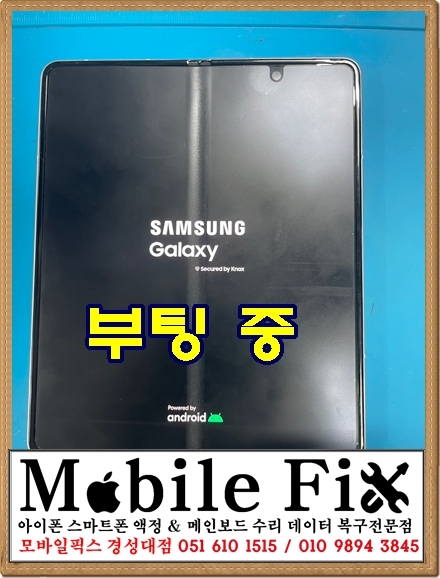

손상된 칩을 제거 후 교체하여 다시 정상값으로 돌아온 것을 확인 후 전원을 켜 보니 정상적으로 부팅을 하고 잇는 모습입니다.
조금 더 기다린 후 완전히 부팅이 마무리되어야하며 정상부팅이 안되면 다시 꺼졌다가 켜지는 증상이 반복될 것입니다. 조금 더 기다려 보도록 하겠습니다.

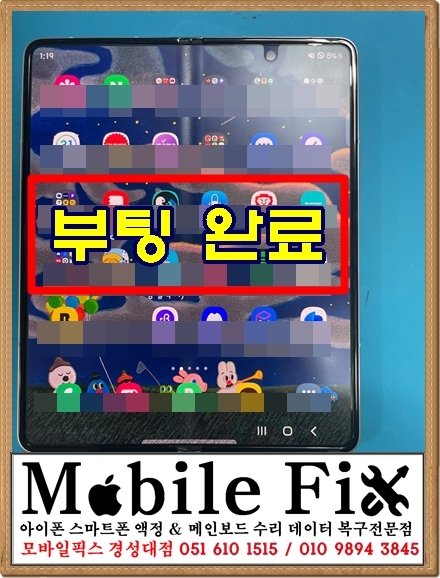

얼마간의 시간이 흐른 후 정상적으로 부팅을 완료 했습니다.
그럼 저희가 교체했던 칩이 손상이 맞다고 할 수 있겠죠?
폰이 정상적으로 부팅을 완료한 후 고객님께서 원하시던 개인 데이터가 잘 보존이 되어있는지 확인을 해 보겠습니다.

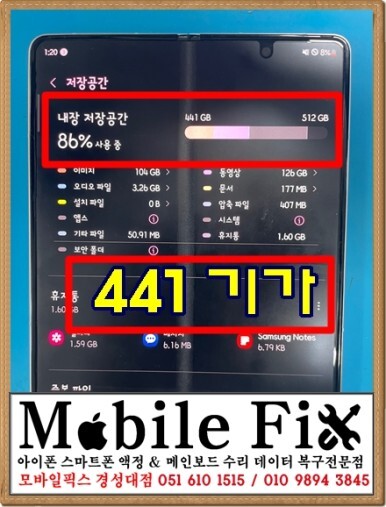

512기가 중 약 441기가를 사용 중에 있으십니다. 고객님의 데이터유실없이 잘 보존이 되어있네요.
이제 데이터를 안전하게 백업만 해 놓으면 저희가 해 드릴수있는 모든 작업이 마무리 될 것입니다.

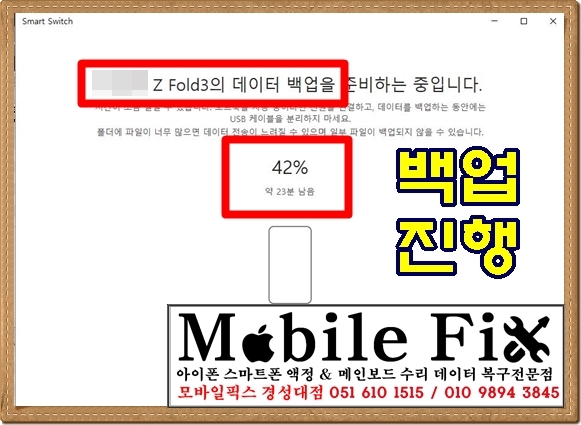

삼성 스마트스위치를 통해 고객님의 모든 데이터를 안전하게 백업까지 해 드린 후 마무리 되었네요!~~
이렇듯 메인보드손상으로 인해 사진복구 동영상복구 카카오톡복구 문자복구 연락처복구 노트복구 등이 필요하신 분들이라면 언제든지 저희에게 문의 해 보시기바랍니다.
손상된 메인보드를 수리 후 정상적으로 부팅을 할 수 있도록 만들면 여러분들이 필요로하는 모든 데이터를 뽑아낼수있답니다!~~
