안녕하세요
메인보드수리 및 데이터복구 전문업체 모바일픽스 경성대점입니다.
오늘은 바닷물 침수 , 수영장침수 등으로 메인보드 손상으로 인하여 전원 안켜짐 증상 데이터복구 포스팅을 해 보도록하겠습니다.
기종은 삼성 갤럭시 노트 10+입니다.
가족들과 수영장에서 휴가를 보내시다가 방수팩에 넣어둔 폰을 넣어두었는데 방수팩에 물이 들어가면서
자연스럽게 침수가 된 폰입니다.
침수 후 잠시 정상적으로 작동을 하였지만 시간이 조금 지난 후 화면이 깜빡거리더니 녹색화면으로 바뀌었다고 합니다. 이상하다싶어서 강제 재부팅을 하였는데 이 후로 전원이 켜지지 않았다고합니다.
사용중에 있던 폰에 중요한 자료가 많이 잇는데 갑작스럽게 전원이 안켜지지는 관계로 모든 데이터를 잃을 위기에 처해있었지요..... 이 후 바로 삼성서비스센터에 방문하였는데 메인보드 상태를 보더니 메인보드 손상이 심해 데이터복구는 불가능하며 메인보드 교체뿐 해결방법이 없다고했었다고합니다.
아시겠지만 메인보드 교체하면 기존에 가지고 있던 모든 데이터가 없어지기때문에 인터넷으로 검색을 하시다가 저희가 올린 수리포스팅을 보시고 저희에게 방문을 해 주셨습니다.

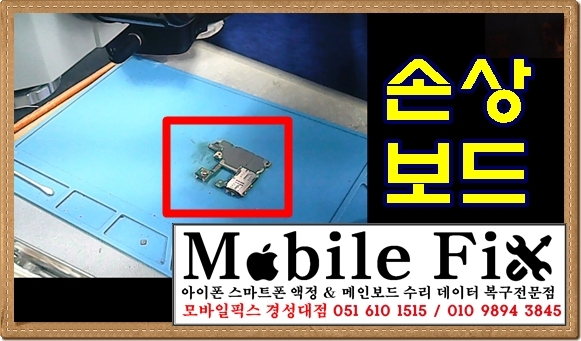

사진에 잇는 메인보드가 손상된 메인보드입니다..
생각보다 메인보드 크기가 작죠??? 메인보드크기를 줄이기 위해서 단층이였던 메인보드를 2중 3중으로 겹겹이 쌓아올려 크기를 줄였답니다....
정확한 점검을 위해 모든 회로를 일일이 점검을 진행합니다.
현미경으로 회로를 검수하던 중 왜 삼성서비스센터에서 복구 불가능이라고 했는지 알거같네요....
침수로 인해 많은 회로가 타버렸고 녹아내린 흔적이 곳곳에서 발견할수있었습니다.
그리고 침수로 인한 이물질이 칩과 메인보드 사이에 스며들어서 대부분의 회로에서 비정상 값이 나타내고 있었습니다. 이런 경우는 손상된 곳이 한곳이 아니라 여러 곳일 확률이 높습니다.
손상된 칩은 교체를 하고 녹아내린 곳은 제거 후 연결 작업을 해야할거같네요.
문제는 이런 곳이 한곳이 아니라 여러곳이라는것이 문제입니다. 그리고 CPU에서 나오는 신호라인은 저희도 손을 댈 수 없기 때문에 이 라인이 손상안되길 바랄뿐입니다. 저희가 모든 회로를 수정하고 수리를 한다고한든 신호라인에 손상이 되었다면 폰은 켜지지 않고 데이터복구는 불가능 할 것입니다.
손상된 칩을 제거 후 교체하는 작업입니다.
사진에서 아시겠지만 전자칩과 메인보드를 서로 연결하기 위해서 납을 사용하여 연결이 됩니다.
그렇기 때문에 전자칩과 메인보드 기판에 어느정도는 공간이 자연적으로 생기는데 이 공간으로 이물질이나 물이 들어갈 경우 배터리의 전류나 충전시 스파크가 일어나 칩과 메인보드 기판을 손상시키는 것이랍니다.

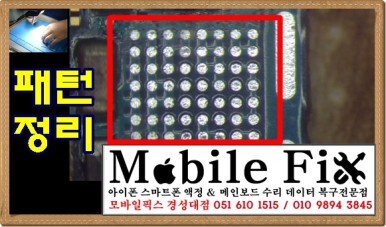

손상칩을 리볼링 한 후 다시 연결하는 모습입니다.
필요한 모든 작업을 마무리한 후 수정한 회로에 정상값이 나타나는 것을 확인 후 다시 재조립을 합니다.
이렇게 재조립 후 전원을 켜보면 전류가 원활히 흐르게 된다면 정상적으로 부팅을 할 것이며 그렇지 않을 경우 처음과 같이 전원자체가 들어오지 않을 것입니다.

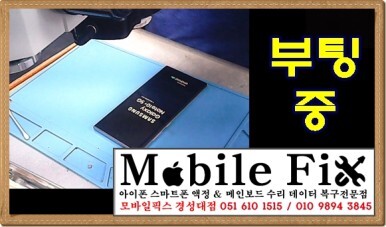

수리가 잘 되었는지 전원이 들어오고 무사히 부팅을 마무리 햇습니다. 부팅을 완료한 후 고객님의 데이터 유실이 있는지 확인 해 보니 약 186기가의 데이터가 메모리에 저장이 되어있네요...
사진복구 동영상복구 문자복구 연락처복구 카카오톡복구 음성메모 노트 등 메인보드 손상으로 인하여 모두 잃어버릴 위기에 처해있는 분들은 언제든지 저희에게 문의 해 보시기 바랍니다.
