안녕하세요
메인보드 수리 및 데이터복구 전문업체 모바일픽스 경성대점입니다.
오늘은 메인보드 손상으로 인하여 전원자체가 켜지지 않는 갤럭시를 수리 후 데이터복구하는 포스팅을 해 보도록하겠습니다.

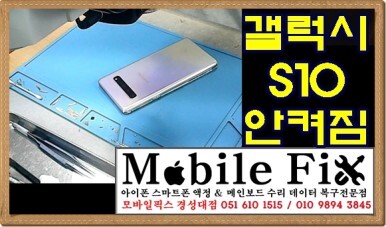

기종은 삼성 갤럭시S10 5G 모델입니다. 사용중 한번 꺼진 후 자동으로 재부팅으로 한번 경험을 한 후 이후 갑자기 폰이 켜지지 않아 충전을 하셨지만 다시 켜지지 않았다고합니다.
약 3년치의 데이터 사진 동영상 메모 음성메모등이 모두 들어있는 폰인데 갑자기 메인보드가 나가는 바람에 모든 데이터를 잃어버릴 위기에 쳐해있었습니다..ㅠ.ㅠ

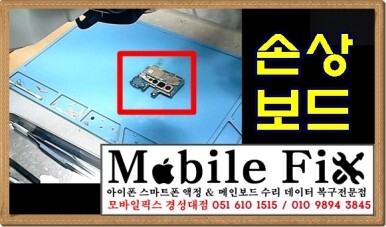

저희도 손상된 메인보드를 분해 한 후 정밀하게 모든 회로를 점검에 들어갔습니다.
일단 전원쪽에는 손상이 없는거 같습니다. 일반적으로 메인보드회로를 구동하기 위한 5v ,3.8v, 0.8v 등의 전류는 이상없이 흐르고 있음을 알 수 있었습니다.

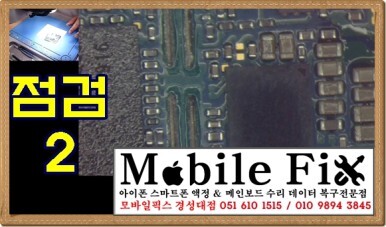

회로를 구동하기 위한 전류는 이상없이 흐르고 있는데 전원이 켜지지 않는다고하면 전원쪽이 아닌 신호라인에 문제일수있습니다. 그래서 다음으로 신호라인을 확인 해 볼게요~
그러던 중 안타깝게도 메모리와 CPU 회로에서 비정상 값이 나타나는 것을 확인 했습니다.
CPU에 전류가 흘러 각각의 회로에 신호명령을 내려야할 CPU에 손상이 된거 같습니다..ㅠ.ㅠ

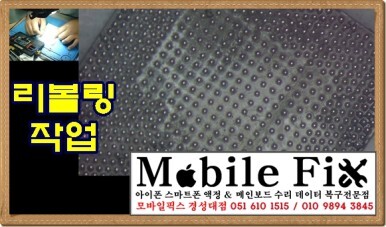

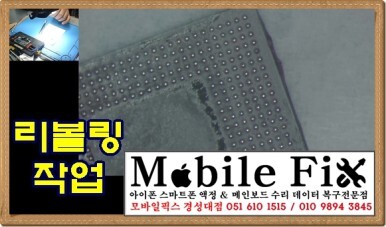

보통은 이 회로에 손상이 된다면 저희도 포기하는데 전류는 정상으로 나타나고 있어서 손상된 씨피유를 떼어낸 후 리볼링 작업을 한번 해 본 뒤 경과를 살펴보기로 결정했습니다. 리볼링 작업이란 씨피유와 메인보드기판을 서로 연결하기 위해 납을 이용하여 서로 연결하는데 이때 이용하는 납이 사용중 충격이나 발열로 인하여 손상되었을 때 정상적으로 작동하지않습니다. 이 납들을 제거한 후 다시 납을 입히는 과정이 리볼링 작업이라고 하죠...
저희가 리볼링 작업을 한 후에도 지속적으로 전원이 켜지지 않는다면 그때는 CPU자체에 손상이 된것으로 판단 해 더 이상 데이터복구 작업이 진행되지 않는답니다.
먼저 씨피유 상단에 있는 메모리를 떼어낸 후 밑에있는 CPU를 떼어 냅니다.
이런 작업은 상단한 시간과 집중이 요하기 때문에 저희도 하루에 1~2개 작업만 가능합니다.

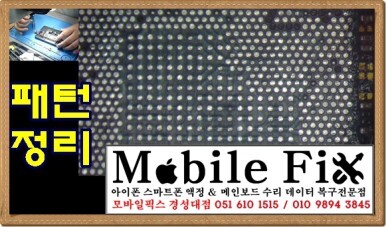

이후 메인보드 기판에 남아있는 잔납들과 접착제를 제거하는 작업을 합니다. 정말 작은 칩 위에 약 400개에서 700개되는 패턴들이 있고 그 패턴들 사이사이 전자칩 전용 접착제도 함께 사용되어 있기 때문에 제거하기가 상당히 까다롭답니다...
그래도 데이터복구에 필요한 작업이기 때문에 진행합니다.....
이후 떼어낸 메모리와 CPU도 남아있는 납을 제거한 후 새로운 납을 입힙니다.
이런 작업을 통틀어서 리볼링작업이라고 한답니다.....
칩이 작은 것들은 금방 할 수 있지만 메모리 와 씨피유에는 몇백개의 패턴이 있기 때문에 그 중 하나라도 잘 못 된다면 다시 제거한 후 다시 작업을 해야하기 때문에 이런 작업을 하는 업체는 전국에 많이 없을 것입니다....

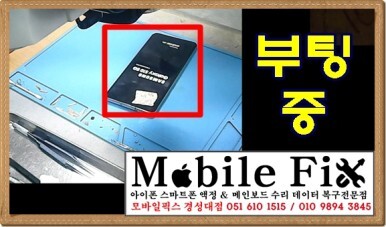

이후 모든 작업을 진행한 후 다시 재조립하여 전원을 켜 봅니다.
만약 저희가 한 작업이 잘 되었고 메모리와 CPU가 정상이라면 분명히 전원이 켜질것입니다.

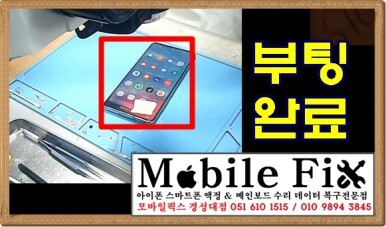

전원버튼을 누른 뒤 얼마지나지 않아 폰이 켜지고 있음을 볼 수있습니다. 조금 더 시간을 기다려보니 정상적으로 부팅을 완료했네요...
이후 가장 중요한 고객님의 데이터가 유실없이 잘 보존이 되어 있는지 확인 해 보니 무려 195기가의 데이터를 사용중에 있음을 확인했네요.... 이렇게 많은 데이터를 잃어버릴뻔 했으니 얼마나 속상했을까요...
저희가 해 드린 작업도 힘들었지만 이렇게 많은 데이터들을 다시 되 찾아드릴 수 있게되어 저희도 이럴땐 굉장한 보람을 느낀답니다.....^^
사진복구 동영상복구 문자복구 연락처복구 음성메모복구 카카오톡복구 등 정상적으로 부팅이 되었다면 이런 모든 데이터들을 안전하게 복구복원 해 드릴수있으니 참고하시기 바랍니다~!~~
