안녕하세요
메인보드수리 및 데이터복구 전문 업체 모바일픽스 경성대입니다~
오늘은 삼성 갤럭시 폴드 관련 포스팅을 해 보도록 하겠습니다.

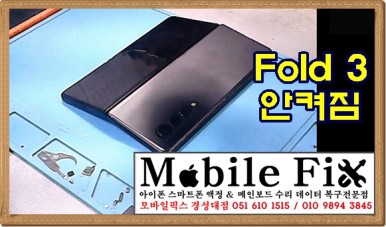

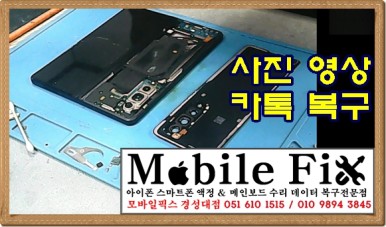

기종은 갤럭시 Fold3 입니다.
증상은 처음에는 충전하면 충전마크만 보이고 충전이 되지 않다가 시간이 지나면 재부팅되고 그러다가 완전히
안켜지는 증상입니다.
전형적으로 메인보드 손상일 때 발생되는 증상 중 하나입니다. 충전마크는 보이는데 정상작동이 되지 않는 경우죠
의뢰해주신 분이 부산에 놀러오셨다가 다음날 서울로 가셔야한다고 하셔서 빨리 진행을 해야한다고 부탁을 하셨습니다...ㅠ.ㅠ
저희가 회로 점검에만 3시간 정도 소요됩니다.... 여하튼 긴급으로 요청을 하셔서 기존에 작업하고 있던 분께 양해의 말씀을 구한 뒤에 바로 작업에 들어갔습니다....
일단 증상을 들어봤을 때 메모리 손상과 소프트웨어 손상은 아닐것이라는 것을 경험으로 알 수 있었기 때문에
작업을 진행했답니다.
수리와 복구점을 오랫동안 해 보니 이런저런 경험이 쌓여 증상을 들었을 때 어떤 회로가 손상이 되엇을 거라는 추측 정도는 가능하게 되었네요...;;

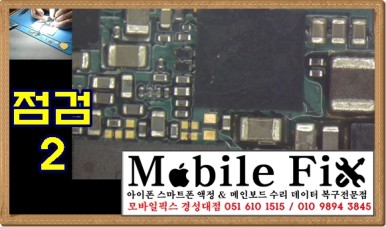

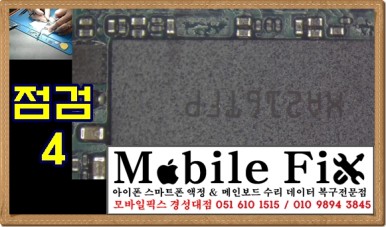

하지만 손상 정도와 2차 3차 손상이 발생되었을 수 있어 가장 먼저 확인하는 작업이 회로를 전체적으로 점검을 하는 것입니다.
우선 데이터복구에 가장 필요한 메모리와 CPU 관련 회로를 점검하여 이부분이 정상이라고 하면 다음 단계로 넘어갑니다. 하지만 만약 메모리쪽 손상이면 저희도 복구를 포기한답니다.
손상된 메모리는 현 기술로 복원할 수 없답니다....

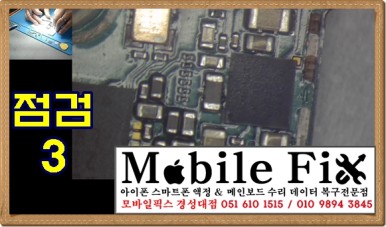

가장 중요한 메모리가 살아잇다고하면 이제 충전회로, 전원회로, 통신회로 등 주요 회로를 살펴 보면 분명 어떤 특정 회로에서 정상값이 아닌 비정상값이 나타나는 부분이 발견됩니다.
이때부터 회로도를 통해 비정상값이 나타나는 회로와 연결된 단자나 전자칩을 역으로 따라가 칩을 교체하거나 또는 끊어진 회로를 연결하는 점프작업이나 보강작업을 한 후 정상값으로 돌아오는지 확인을 하는 것이랍니다.
역시나 충전회로에 손상이 되었네요. 주전원회로로 가기 전 가장 먼저 충전회로가 먼저 작동을 합니다.
그렇기 때문에 가장 많이 손상되는 회로이기도합니다. USB를 통해 전류가 유입되는 회로는 정상이나 5.0v 가 유입되어 충전도 하고 액정으로 화면도 띄우고 데이터를 잃고 쓰는 설계되는 값으로 변환이 되어야 하는데 이 변환이 되지 않는거 같네요...

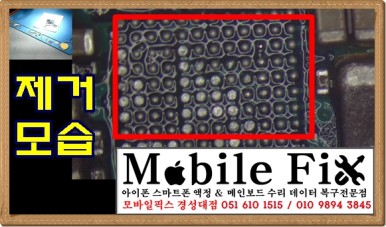

그럼 충전Ic 가 손상이 되었을 확률이 가장 높습니다. 손상이 의심되는 칩을 제거 한 후 살펴보니....

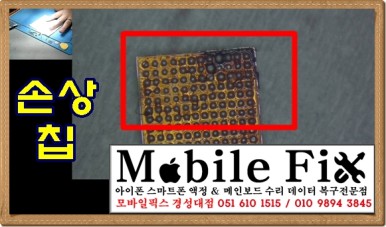

우측 상단의 회로가 까맣게 손상된 것을 발견했습니다. 아마도 차량이나 보조배터리 등으로 충전을 했을 때 전류가 일정하게 유입되는 것이 아니라 정상범위보다 높게 튈때 손상이 되었나보네요....;

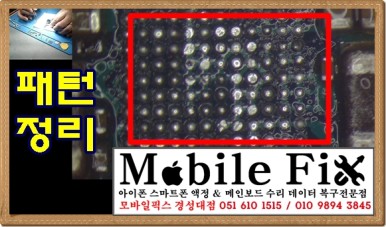

손상된 칩을 제거한 후 새로운 칩으로 교체를 하면 데이터복구는 가능 할 듯합니다.
만약 손상된 곳이 전자칩만 손상된것이 아니라 메인보드 자체에도 손상이 되었다면 부팅 후 굉장히 심한 발열이 발생되면서 다시 폰이 꺼지게 된다면 재사용 또는 데이터복구 조차 불가능 할 수 있습니다....;;
보드 작업을 마무리 한 후 전원을 켜 봅니다.

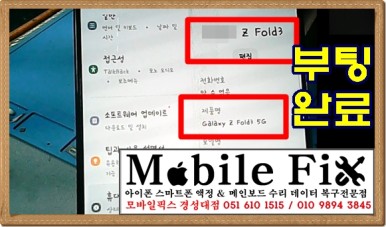

다행히 정상적으로 부팅을 하고 있는 모습입니다. 그리고 심한 발열도 발생되고 있지 않네요...
부팅을 완료했을 때 개인정보 손상이 된 것이 있는지 확인 해 보니 약 206기가의 데이터가 안전하게 보존이 되어있네요....

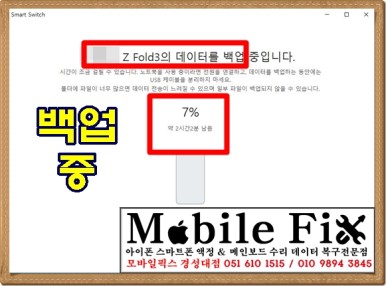

그럼 마지막으로 저장된 데이터를 안전하게 백업만하면 저희가 해 드릴 수 잇는 모든 작업이 마무리됩니다.
그리고 백업까지 하는 동안 메인보드가 정상적으로 버티고 있어주면 재사용도 가능 할 겁니다.
여러분도 꼭 아셔야할 것이 모든 수리된 기기가 재사용이 가능한 것이 아닙니다. 메인보드 손상정도와 손상된 회로에 따라 데이터복구만 가능 할 수 있고 데이터복구와 재사용이 가능할수있습니다.
이렇게 오늘도 소중한 데이터를 안전하게 살리고 복원까지 해 드렸네요~
