안녕하세요
메인보드수리 후 데이터복구 전문업체 모바일픽스 경성대입니다~
오늘은 타업체에서 수리포기한 갤럭시노트20 데이터복구 포스팅입니다~

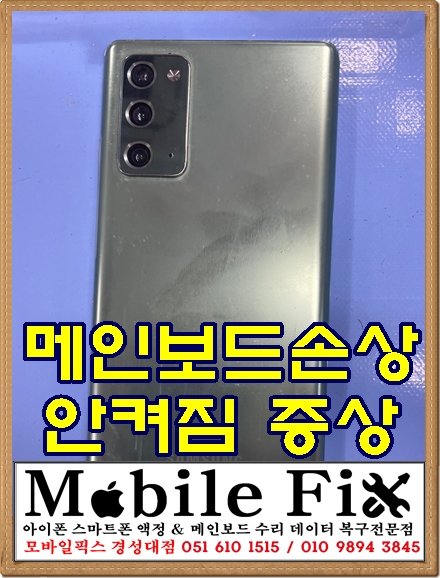

증상은 메인보드 손상입니다.
하지만 처음에 갔던 곳에서 CPU쪽에서 심한 발열이 발생하는 것을 확인 후 복구 불가 판정을 받았다고합니다.
물론 삼성서비스센터에서도 복구는 불가능하며 메인보드 교체뿐 다른 방법이 없다고 했었다고하네요..ㅠ.ㅠ
사진과 영상 그리고 카카오톡이 꼭 필요한 상태였기 때문에 인터넷에 검색 후 저희에게 의뢰를 해 주셨습니다
일단 다행인것은 먼저 진행했던 업체에서 보드를 거의 만지지 않았네요....
다른 업체에서 보드를 이곳 저곳을 만진 후 다시 저희에게 입고되는 경우 복구가 거의 되지 않습니다.
왜냐하면 너무 많은 곳을 이미 손을 댄 상태이며 최초 입고되었을 때 어느회로가 어떻게 손상이 되었는지를 알아야
수리 방향을 잡는데 타업체에 방문했던 보드는 저희가 알수없기 때문입니다...ㅠ.ㅠ
저희도 만약 타업체에서 보드를 손되었으면 포기를 했었을 겁니다....

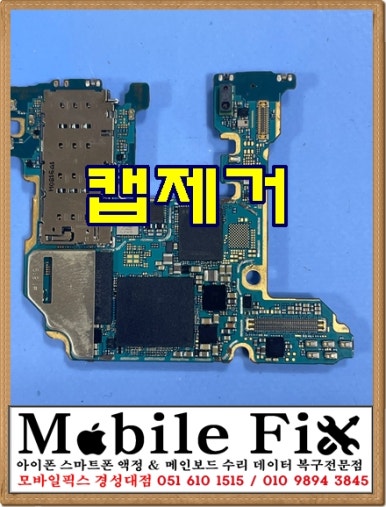

일단 메인보드에 있는 보호캡을 제거한 후 어떤 상태인지 확인 해 보겠습니다.
역시 전원을 넣어보니 CPU쪽에 심한 발열이 발생되는 것을 확인했습니다.

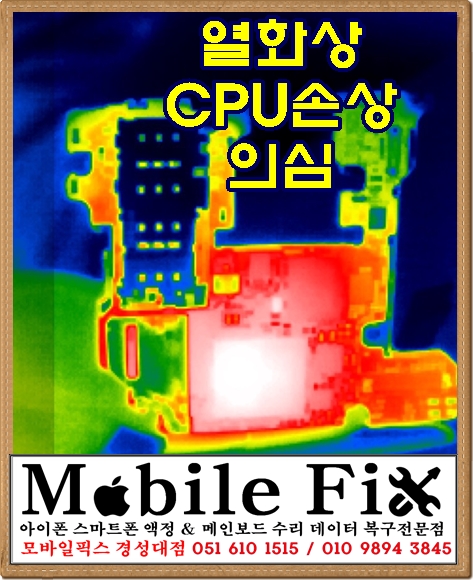

정확히 알아보기 위해 열화상 카메라을 이용하여 확인 해 보니 CPU쪽에 약 89도까지 올라가네요....
이런 경우는 절대 일반적이지 않습니다. 심한 외부충격이 있었거나 혹은 침수가 되었을 경우 이런 증상이 생깁니다. CPU쪽에 냉납이 발생되었거나 이상이생기면 더이상 전류가 흐르지 못하고 막혀있다고 생각하시면 됩니다.
이제 저희가 할 수 잇는 방법은 1가지 뿐입니다. CPU를 떼어 낸 후 리볼링 작업을 하여 다시 실장을 해 보는 방법뿐 다른 방법이없습니다. 요즘 인터넷에 씨피유 이식작업관련도 문의를 하시는데 이식작업은 CPU가 정상이고 기타 다른 회로나 단자에 손상이 심할 경우 진행하는 것입니다. 씨피유 자체에 이상이 있다면 이식을 하더라도 비정상값이 나오며 데이터를 읽을 수 없답니다.
CPU는 2단으로 되어잇는데 제일 첫 단은 램이고 그 밑에 AP 즉 CPU가 있답니다.
그렇기 때문에 한단 한단 따로 진행을 해야 합니다.
사진은 씨피유까지 제거를 한 모습입니다. 사진에서 보실수 있듯이 워낙 많은 패턴이 있기 때문에 잔납제거 및 접착제 제거를 아주 조심조심 작업을 해야한답니다...ㅠ.ㅠ
이렇게 힘든 작업을 해도 씨피유손상 및 발열증상에 대한 복구는 안될 수 있어서 저희도 작업을 다 하고 나서 힘빠지는 경우가 많이 있답니다...ㅠ.ㅠ
이제 메인보드에 잇는 패턴을 모두 정리한 후 주변에 잇는 회로를 확인하여 비정상값이 지속되는지 확인합니다.
왜냐하면 씨피유를 떼어내도 비정상값이 나타내고 있따면 메인보드기판 자체에도 손상이 있다는 것이고 또는
씨피유 손상이 아니라 기판에 손상이 되었다는거일 수 있습니다.
이런경우는 이식작업을 하면 된답니다~
씨피유 주변 모든 단자들을 일일이 확인을 했지만 모두 정상값이 나오고 있네요.... 저희가 예상했던대로 씨피유쪽 문제인거 같네요....
이제 마지막으로 씨피유자체에 남아잇는 잔납과 접착제를 제거를 한 후 다시 납을 입혀주는 리볼링 작업만 하면됩니다. 그런 후 다시 메인보드에 실장하면 모든 작업은 끝이납니다~
저희도 이런 씨피유작업은 하루에 최대 2대밖에 못합니다. 그만큼 힘들고 고도의 집중을 요하는 작업이랍니다..ㅠ.ㅠ
짜잔~!

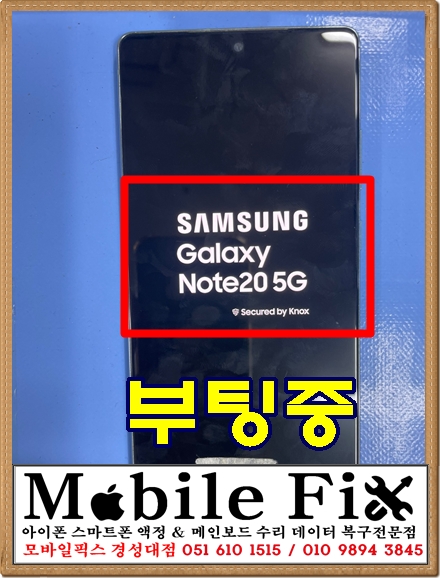

힘들게 작업한 보람이있네요... 전원이 들어오지 않았던 폰이 삼성로고가 보이면서 부팅을 진행합니다.
하지만 아직 부팅이 된 것이 아니기 때문에 부팅이 될 때까지 긴장을 놓칠 수 없습니다.
삼성로고까지만 진입이되고 더이상 진입이 되지 않는 경우도 있기 때문에 부팅이 되는지 안되는지에 따라 성공여부가 갈라집니다...ㅠ.ㅠ
제발 부팅이되었으면 좋겠네요....

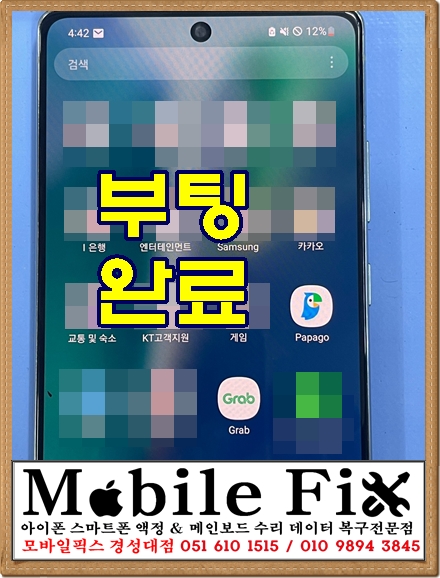

얼마간의 시간이 흐른 뒤 사진처럼 부팅을 완료하여 메인화면으로 진입을 완료했습니다.
메인화면으로 진입이 되지 않으면 데이터백업을 할 수 없기 때문에 꼭 꼭 진입이 되어야한답니다...;;

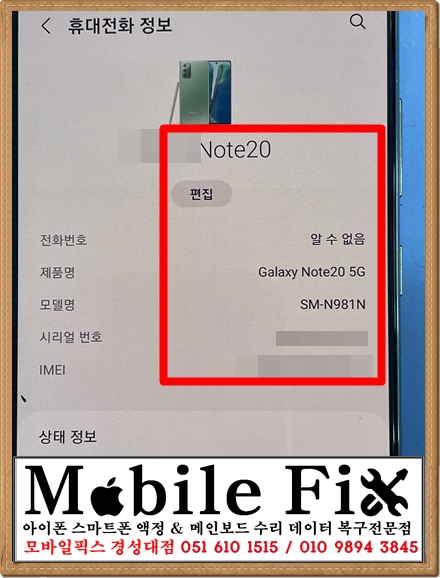

이 후 개인데이터를 확인 해 보니 무려 208기가의 데이터가 있네요.....
사진이 약 1만4천장 정도 있고 동영상이 600개 가량 있는것을 확인 후 삼성 스마트 스위치를 통해 모든 데이터를 뽑아냅니다....
이렇게 씨피유 리볼링을 통해 데이터를 빼내면 정말 저희도 보람된답니다....^^
