안녕하세요
메인보드손상 데이터복구 전문업체 모바일픽스 경성대입니다.
오늘은 메인보드 손상으로 인해 전원안켜짐 증상 데이터복구 포스팅을 해 보도록 하겠습니다.
갤럭시S24 갤럭시S23 기종입니다.

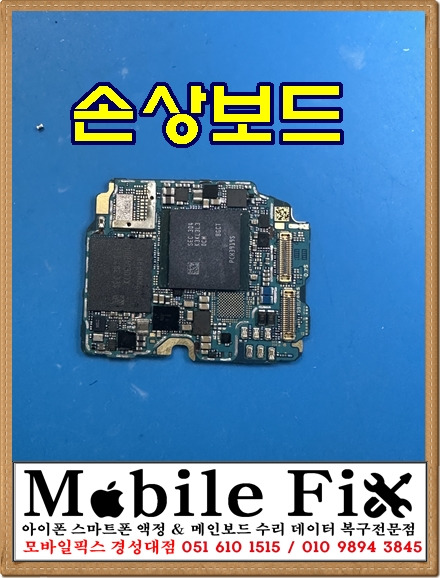

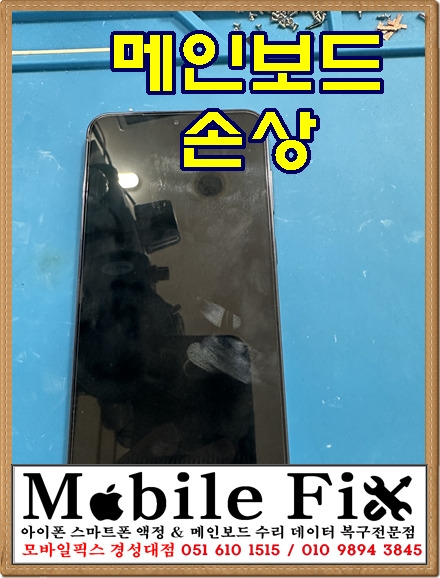

입고된 기종은 갤럭시S23+이며 메인보드 손상으로 인해 전원이 안들어오고 충전도 안되는 먹통으로 입고되었습니다.
고객님께서 사진복구 동영상복구가 꼭 필요하다고 간곡히 부탁을 해 주셨답니다....ㅠ.ㅠ
일단 저희에게 오시기 전 삼성서비스센터에 먼저 방문을 하여 수리를 받았봤지만 그곳에서는 이미 메인보드가 손상되어 수리 불가 판정을 받았따고합니다.
그러면서 메인보드 교체를 해 주겠다고하는데 사실 폰은 중요하지 않고 폰에 있는 데이터가 굉장히 중요해 데이터복구 업체를 알아보시던 중 블로그에 작성한 저희 글을 읽으시고 바로 방문을 해 주셨다고하네용...
메인보드 수리에 앞서 이곳 저곳을 검수하는 과정에서 특이점을 발견합니다.

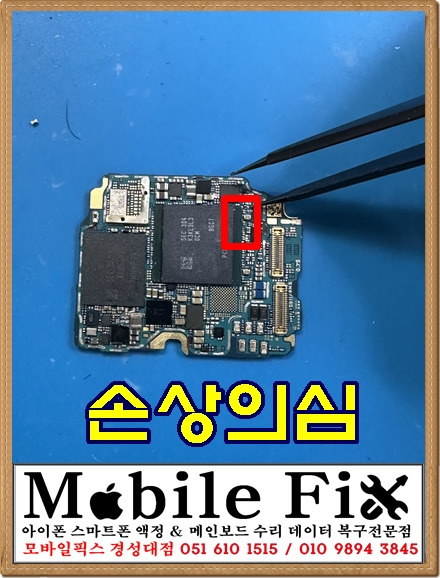

전류는 이상없이 유입이 되는 데 어떤 특정 회로만 가면 전류가 흐르지 못하고 멈춰있음을 발견합니다.
보통 이런 경우는 그 손상된 회로만 찾아내 수리하면 데이터복구도 가능하고 재사용 확률도 굉장히 높습니다.

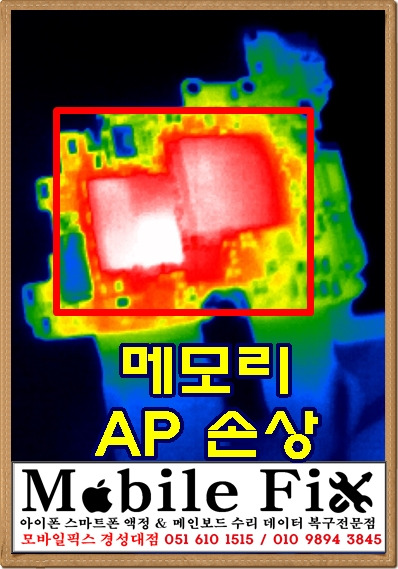

특정 회로를 찾는 과정에서 열화상 카메라로 확인을 해 보니....
메모리와 CPU쪽에서 심한 발열이 발생되고 잇음을 발견 했습니다.
보통 심할 경우 60도에서 100도까지 올라갑니다. 이렇게 특정 부분에 발열이 심하게 발생된다는것은
냉납이나 아니면 칩이 깨졌거나 터졌을 때 많이 나타납니다...ㅠ.ㅠ
하필 그 곳이 가장 중요한 메모리쪽에서 발생되어 안타깝네요...

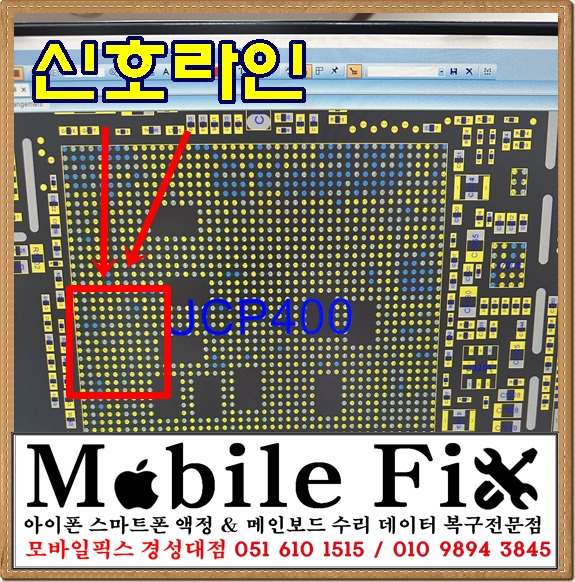

이제 어느 회로에서 손상이 되었는지를 확인 했으니 해당 회로가 어떤 부분인지 회로도를 확인 해 보니
살아잇는 회로라서 손상된 메모리를 떼어낸 후 리볼링 작업을 해 보는 수 밖에 없을거 같네요...ㅠ.ㅠ
빨간색 안에 있는 3개의 핵심 칩을 모두 제거 후 냉납이나 패턴손상을 확인 뒤 패턴이나 메모리쪽에 손상이면 데이터복구는 불가능 합니다.
그렇기 때문에 확실하게 결정짓기 위해 제거 후 확인 해 보도록 하겠습니다.

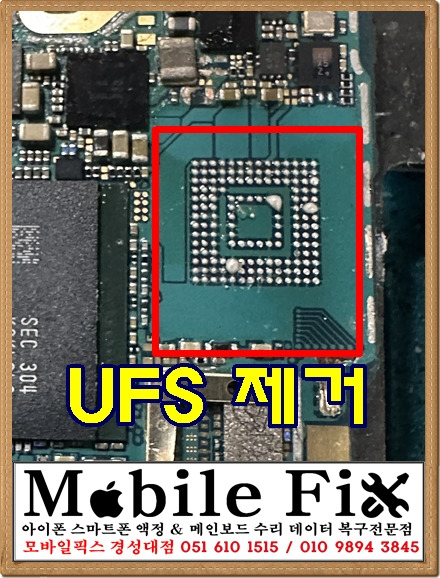

가장 먼저 UFS 메모리를 제거 합니다.

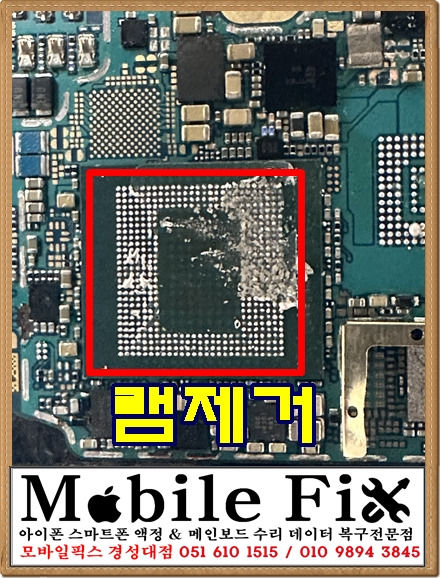

이후 DRAM을 제거 작업 중입니다~!

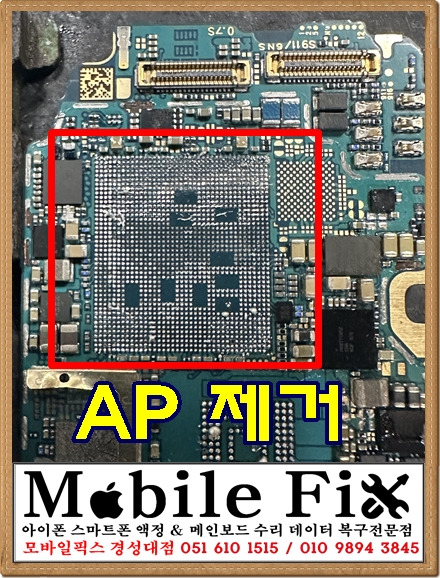

이제 마지막 AP만 제거를 해 주면 리볼 준비는 완료 됩니다.

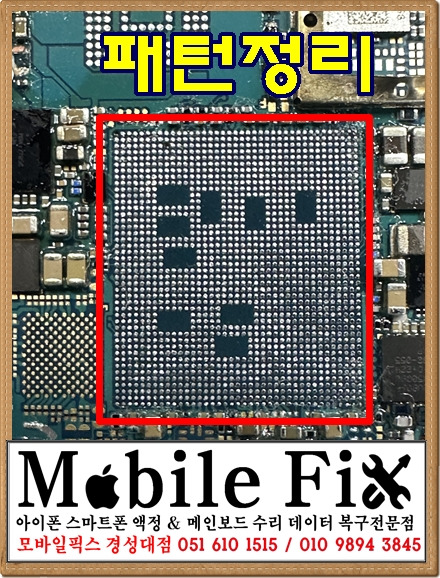

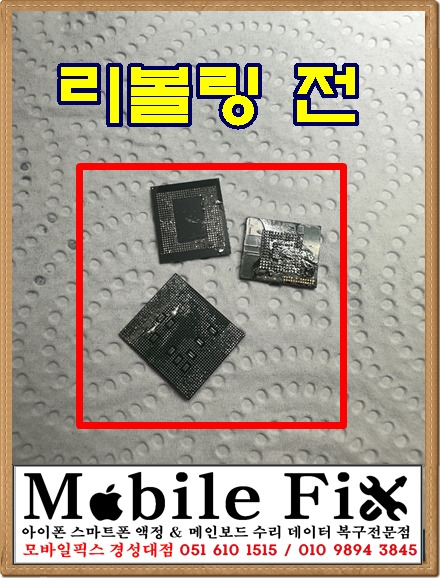

이후 제거한 씨피유 와 메모리패턴에 남아잇는 잔납을 제거하는 작업을 해야 합니다.
이작업이 굉장히 중요한게 냉납이 주원인이였을 경우 이 잔납을 제거하지 않으면 리볼링 후 동일 증상이 나타나기 때문에 헛고생이 될 수 있땁니다.....

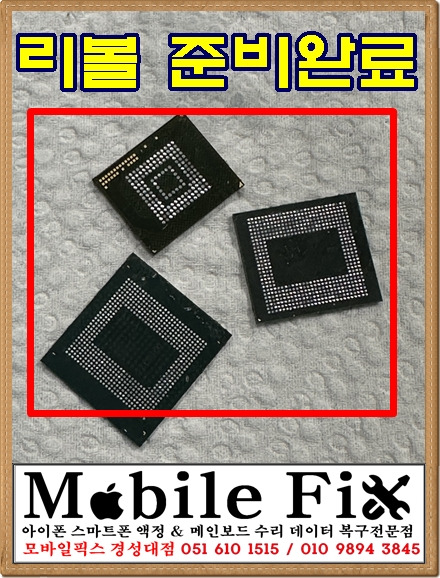

제거한 칩들은 이제 반도체용 접착제를 제거하여 리볼링 준비합니다.
기존에 있던 납을 모두 제거한 후 새로운 볼납을 입혀 이제 아까 메인보드 기판에서 떼어낸 곳에 다시 실장을 해 주면 모든 긴 작업이 마무리됩니다.
이렇게까지 하는 이유는 사진복구 동영상복구 문자복구 연락처복구 카카오톡복구 등 데이터복구를 하기 위해서는 모든 데이터가 저장되어잇는 메모리를 살려야하기 때문입니다.
저희도 메모리 작업은 하루에 1대 최대 2대까지 작업을 못합니다. 왜냐하면 메인보드 수리에서 메모리작업이 가장 힘들고 고난이도의 작업이라서 피로도가 상당히 높고 시간도 오래 걸리기 때문입니다...
그래도 메모리작업밖에 더 이상 해 볼수있는 작업이 없다면 고객님의 데이터복구를 위해 작업을 하고있으니 걱정하지마시기 바랍니다!!

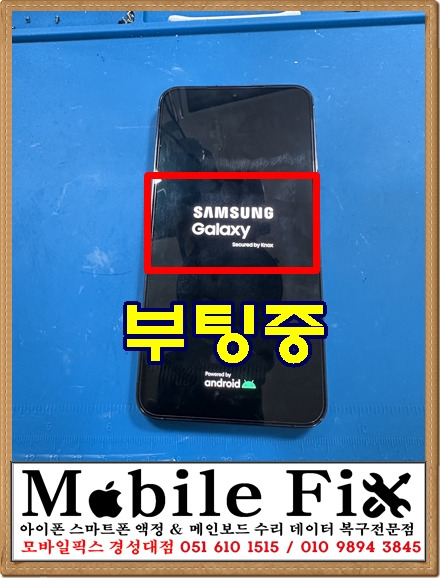

이렇게 메모리 작업 후 전원을 켜 보니 삼성로고가 보이면서 부팅을 하고 잇는 모습이네요...
보통의 부팅시간은 1분 내외이지만 메모리작업 후 부팅에 걸리는 시간은 상당히 오래걸립니다.
8분넘게 삼성로고에서 멈춰있다가 부팅이 되는 경우도 있습니다.....^^;

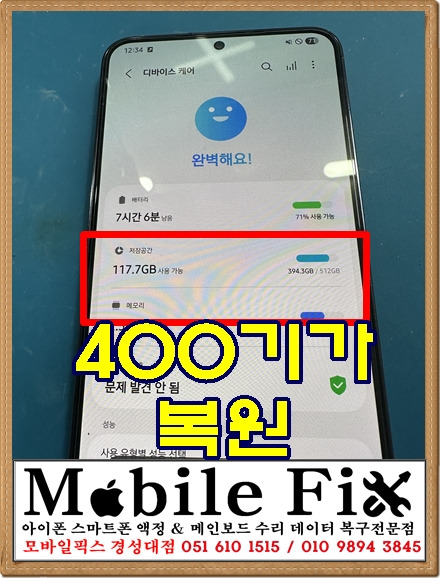

부팅이 완료되어 메모리를 가장 먼저 확인 해 보니 약 400기가의 엄청난 양의 데이터가 저장되어있었네요...
이렇게 많은 데이터를 고객님의 실수가 아닌 메인보드 회로 손상으로 다 날릴 뻔 했으니 얼마나 마음 고생이 심했을지 상상이 안됩니다....
